YBSZG-A系列

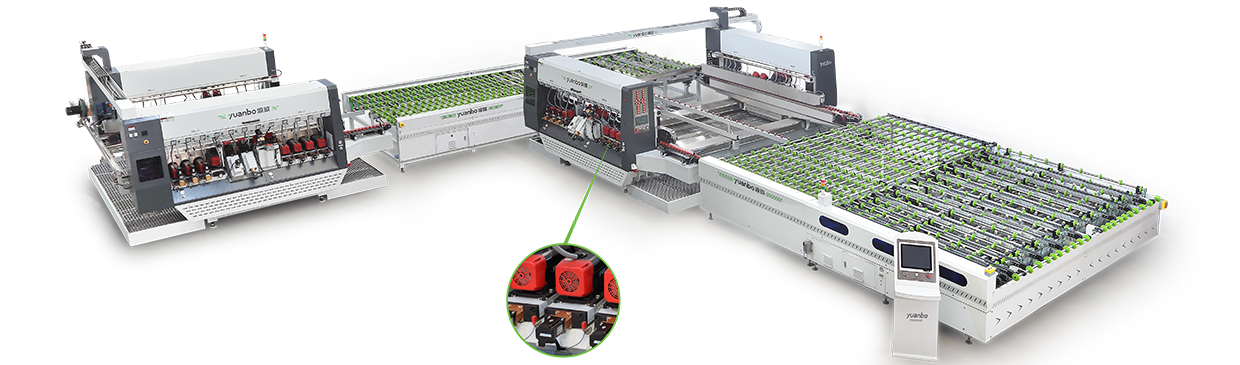

全智能高速双边机L型生产线

磨头● 20● 22● 24

全智能高速双边机生产线是本公司总结多年玻璃磨边机制造经验及深入市场调研所研发的一种智能、高效、节能设备,主要适用于建筑、幕墙、家具、淋浴房玻璃的加工。机组实现玻璃尺寸自动检测、数据比对、自动调整,无需人工输入;并且在磨边机活动边入口处增加余量检测系统,实时检测进料玻璃尺寸的变化,如果玻璃尺寸超标,系统会立刻按比例降低传送速度,避免玻璃因尺寸过大或飞边导致的破裂,大大提高加工效率和品质,降低生产成本。

生产线型号规格
型号 最小加工尺寸 最大加工尺寸 占地面积
YBSZG4530A 330x300mm 4500x3000mm 15000x15000mm
YBSZG4525A 330x300mm 4500x2500mm 14000x15000mm
YBSZG3025A 300x300mm 3000x2500mm 14000x12000mm
YBSZG2520A 300x300mm 2500x2000mm 13000x11000mm
主要技术参数
加工玻璃厚度 3-25mm   底边单边最大磨削量 5mm
玻璃传送速度 1-20m/min   玻璃倒角宽度尺寸 1-3mm
开合速度 25m/min   装机总功率 130KW (20磨头)
压缩空气 0.5-0.8Mpa   工作台高度 930±30mm
产品细节展示
  • 斜齿传动HELICAL GEAR TRANSMISSION

    啮合性能好:适用于高速、重载的场合。

    重合度大:延长齿轮的使用寿命,输电稳定。

    结构紧凑:最小齿数越小,结构越紧凑。

  • 防水结构WATERPROOF STRUCTURE

    玻璃中转台输送轮轴采用304不锈钢,防锈处理。

    内侧304钢板做好防水结构,防止侵蚀产品。

  • QPQ处理QUENCH-POLISH-QUENCH

    良好的耐磨性、耐疲劳性能;良好的抗腐蚀性能。

    产品处理以后变形小;无公害水平高、无环境污染。

    可以代替多道热处理工序和防腐蚀处理工序,时间周期短。

产品特点
  • 整机技术全面升级,全新智能操作系统可与ERP数据无缝对接,通过自动检测台采集玻璃尺寸数据并与ERP数据进行比对,实现尺寸的自动调整加工,并通过出端分架指引系统显示当前出片玻璃身份,可配标签打印系统。

  • 整线标配工业物联网系统,可实现机器远程监控、远程协助维护、远程系统升级。

  • 机器调宽系统采用双直线导轨及高精密斜齿轮齿条机构(DIN6研磨级),伺服电机驱动,调整精度高,开合速度可达25m/min。

  • 主传动采用双伺服电机驱动,方便维修,玻璃加工速度可达17M/min(空载速度最高可达25M/min),产能是普通双边机的3倍。

  • 粗磨轮伺服进刀功能:可实现磨轮损耗后的自动补偿、快速精确分配调整每个磨轮的磨削量、获取每个磨轮的损耗状态和磨边米数并及时提示客户更换磨轮、不同厚度玻璃磨削量的自动切换、更换磨轮后的一键复位等功能,提高机器的自动化水平,避免人工干预调整,降低操作工人的技术门槛。

  • 抛光磨轮自动补偿,无需手动调节,抛光更方便,更光亮。

  • 特有的电机节能技术,当机器空载时,磨头电机降为怠速转速,整线更节能。

  • 产量报表功能:该功能主要为每日统计不同厚度玻璃的磨边米数(单边),件数,设备通电时间累计,运行时间累计,米数累计,件数累计,能耗统计。并建立表格文件保存(以月作结算文件名),用户可导出文件作统计结算。

  • 可与切割机、上下片台、清洗机连线,实现无人化自动生产线,满足用户高效、节能、自动化需求,降低生产成本。
